您的位置:首頁 → 產品中心 → 全自動疊片機

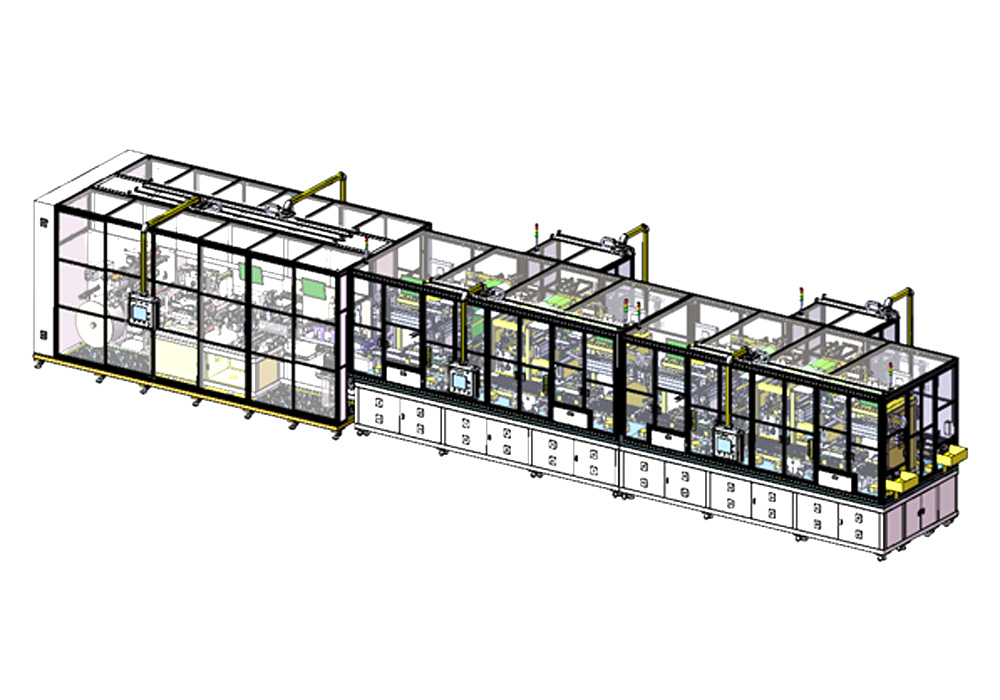

本設備主要用于將極耳已成型的正/負極卷料自動放卷、自動糾偏、張力控制、CCD缺陷檢測、驅動、裁斷成型圓角、除鐵除塵、CCD尺寸檢測、NG剔除、真空皮帶輸送、CCD預定位、隔膜放卷、疊片臺按設定層數疊成電芯,隔膜裁斷后貼膠、下料等功能;最終電芯裝載在托盤中,可對接自動物流線和MES系統等。
項目 | 規格 |
制片效率 | ≥250(極片寬度100~160mm) |
疊片效率 | 單工位0.45(整機0.15)s/pcs (400PPM) |
毛刺大小 | Vas12um; Vbs12um |
糾偏精度 | ≤±0.1mm |
切片成型精度 | ±0.15mm |
輔助時間 | <10s |
極片與隔膜間對位精度 | 中心偏差±0.3mm |
隔膜端面對位精度 | ±0.3mm |
相鄰極片對齊精度 | ±0.2mm |
極片整體對齊精度 | ±0.3mm |
合格率 | ≥99.5%(只由本機造成的不良) |
稼動率 | ≥98%(只由本機造成的不良) |
外形尺寸 | W2600mm×L11000mm×H2800mm |
電源 | AC380V三相;電壓波動土10%;功率:65KW;頻率:50Hz |
壓縮空氣 | 0.5~0.7Mpa(5~7kgf/cm2),用量2000L/min |
